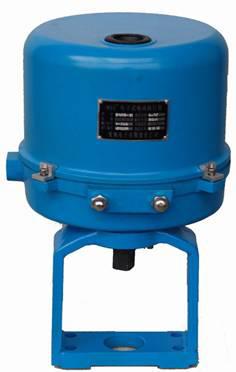

381RSC-30电子式执行器是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来 控制执行器进行开关阀门或自动调节。电子控制模块采用最*进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸 密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发 电、石化、造纸、轻工及环保等工业部门。
381RSC-30 电动角行程执行器结构说明
1.控制器：接受来自调节器的DC4~20mA或DC1~5V信号，控制执行器按预定模式工作。
2.传动机构；把电机的旋转运动变成动力输出轴的角位移（0~90°）运动实现调节阀的开关和调节功 能。
3.开度检测机构：将输出轴的角位移即阀芯的开度（0~90°）经齿轮机构反馈给电位器，又电位器转换成电信号再反馈给控制器，当来自调节器的输入信号和阀芯的开度信号之差为零时，电机将停止工作。
4.联结机构：通过支架江执行器和被控阀门联结，并由连接接头将执行器输出轴和阀杆连接。
5.手动机构：本执行器还设计有手轮机构，在断电的情况下，根据需要可由手动操作来完成调节阀的开、关和调节功能。
